เครื่อง CZ Purlin

รายละเอียดสินค้า

เมื่อเกี่ยวข้องกับการผลิตเหล็กปริมาณมากพาร์ฟูเป็นแบรนด์ที่น่าไปสำหรับเครื่องขึ้นรูปม้วน CZด้วย Electric Mold Change นำเสนอการผสมผสานความเร็วและความสมบูรณ์ของโครงสร้างได้อย่างราบรื่น ในภูมิทัศน์การก่อสร้างสมัยใหม่ เวลาเป็นสกุลเงินที่สำคัญที่สุด การปรับด้วยตนเองแบบดั้งเดิมสำหรับการผลิตแป C และ Z จะไม่สามารถทำได้สำหรับธุรกิจที่มีการแข่งขันอีกต่อไป นี่คือที่ของเราขั้นสูงเครื่องขึ้นรูปม้วน CZด้วยขั้นตอน Electric Mold Change ซึ่งเปลี่ยนชั่วโมงในการตั้งค่าให้กลายเป็นเพียงวินาทีแห่งความแม่นยำอัตโนมัติ

ข้อมูลจำเพาะของผลิตภัณฑ์:

วัสดุที่ใช้บังคับ: เหล็กแผ่นรีดร้อนชนิดม้วน Q235 หรือเหล็กแผ่นเคลือบสังกะสีรีดร้อน (1.5-3.0 มม.)

พารามิเตอร์ประสิทธิภาพ

วัสดุลูกกลิ้ง:

1.ลูกกลิ้งหลัก: เหล็กแบริ่ง GCr15

ลูกกลิ้งเสริมด้านข้าง: เหล็ก Cr12

เทคโนโลยีการประมวลผล:การตีขึ้นรูป + การกลึงหยาบ + การชุบแข็ง (HRC58-60) + การกลึง CNC ขั้นสุดท้าย ตามด้วยการขัดและชุบฮาร์ดโครม

2.เพลาหลัก:

วัสดุ:เพลาขับมอเตอร์: เหล็ก 40Cr; เพลาลูกกลิ้งอื่นๆ: เหล็ก 45 #

เทคโนโลยีการประมวลผล:การชุบแข็งและการอบคืนตัว (HB210-230) + การกลึงหยาบ + การเจียรทรงกระบอก + การขัดพื้นผิวและการชุบฮาร์ดโครม

การขึ้นรูปเครื่องหลัก

การให้อาหาร: แกนนำ + ล้อนำ

การปรับระดับ:ลูกกลิ้งบน 3 อัน + ลูกกลิ้งล่าง 4 อัน + การป้อนสองขั้นตอน

วัสดุ:45# เหล็ก

เทคโนโลยีการประมวลผล:การกลึงหยาบ + การอบชุบด้วยความร้อนความถี่สูง (HRC50-55) + การเจียรผิวทรงกระบอก + การขัดพื้นผิวและการชุบฮาร์ดโครม

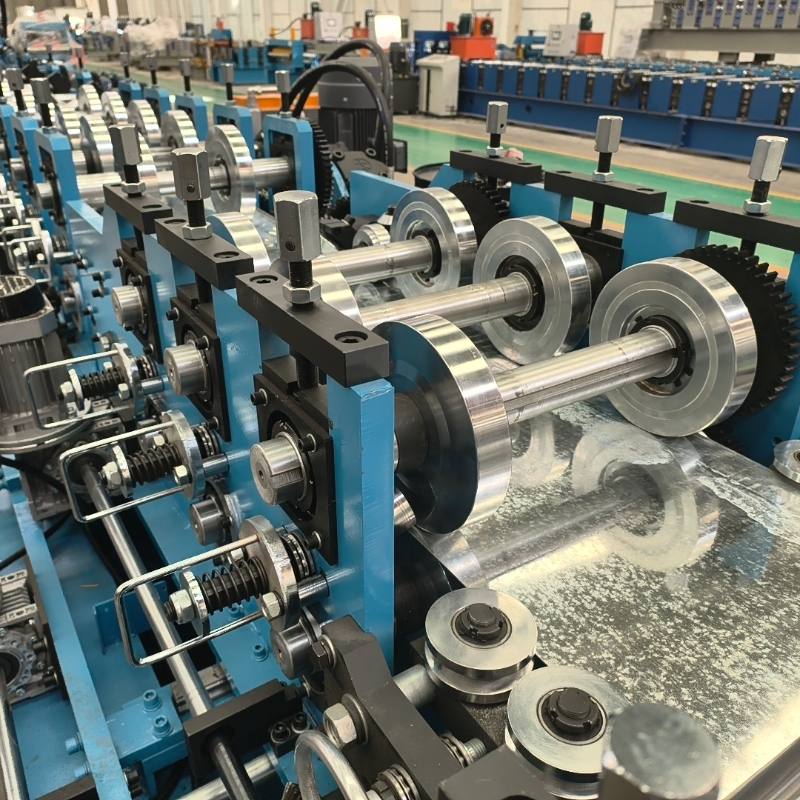

การขึ้นรูปหลัก:18 สถานีขึ้นรูป

ติดตั้งโมดูลแบบเปลี่ยนได้ CZ จำนวน 13 ชุด การสลับสามารถทำได้โดยการหมุน 180 องศา และขนาดสเปคสามารถปรับได้ด้วยปุ่มไฟฟ้า

การกดซี่โครง:ซี่โครงตรงแบบอินไลน์

การยืดผม:การยืดผมสองแกนเฉพาะ CZ 10 ลูกกลิ้ง + การยืดผมสองแกนแบบ 4 ลูกกลิ้ง รวมเป็นสองชุดยืดผม

การให้อาหาร:ติดตั้งระบบส่งกำลังขับเคลื่อนด้วยเฟืองเพลาบนและล่าง

เจาะ:การเจาะรูเดี่ยวและสองรูหลังจากการขึ้นรูป

ตัวเลือกที่มีรูกลม (Φ14มม., Φ16มม.) และรูวงรี (28×16มม., 28×14มม.)

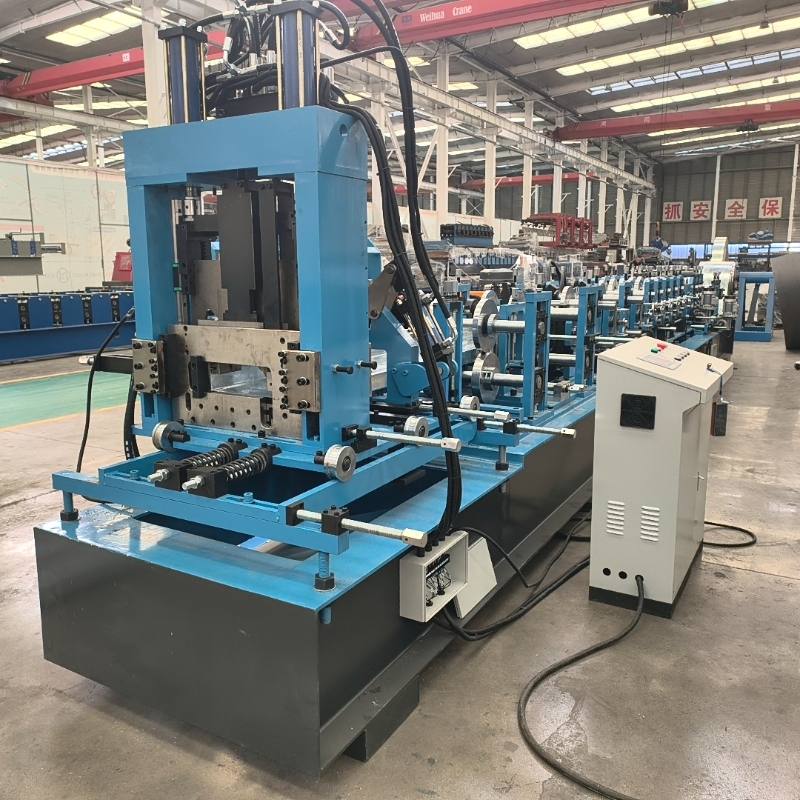

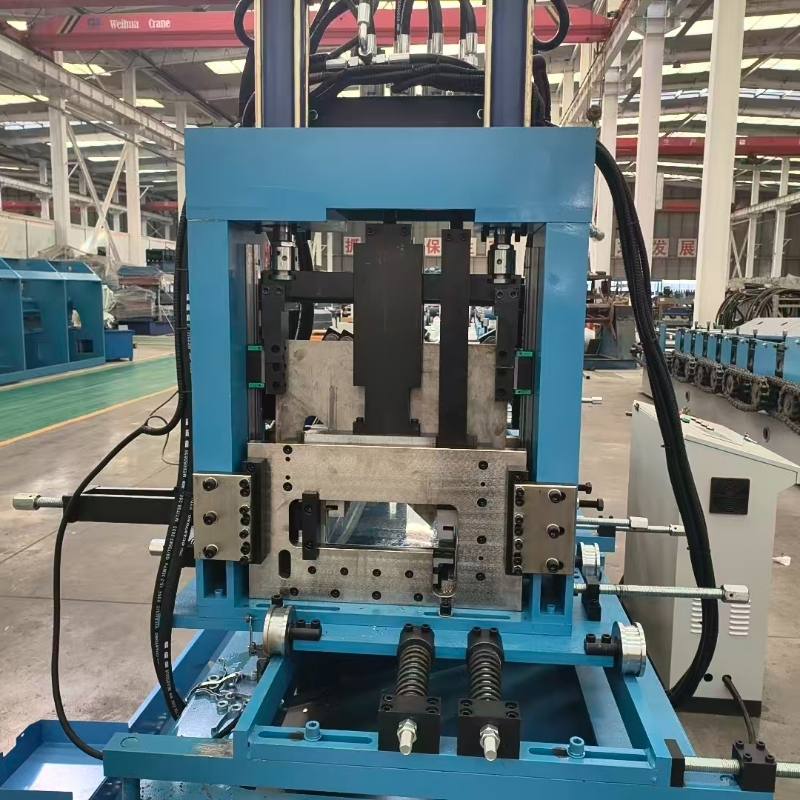

การตัด:ระบบตัดเฉือนแบบ stepless หลังจากการขึ้นรูป ไม่ต้องเปลี่ยนเครื่องมือในการตัด เปลี่ยนแม่พิมพ์ด้วยตนเอง

วัสดุเครื่องตัด:เหล็ก Cr12

ระบบควบคุม

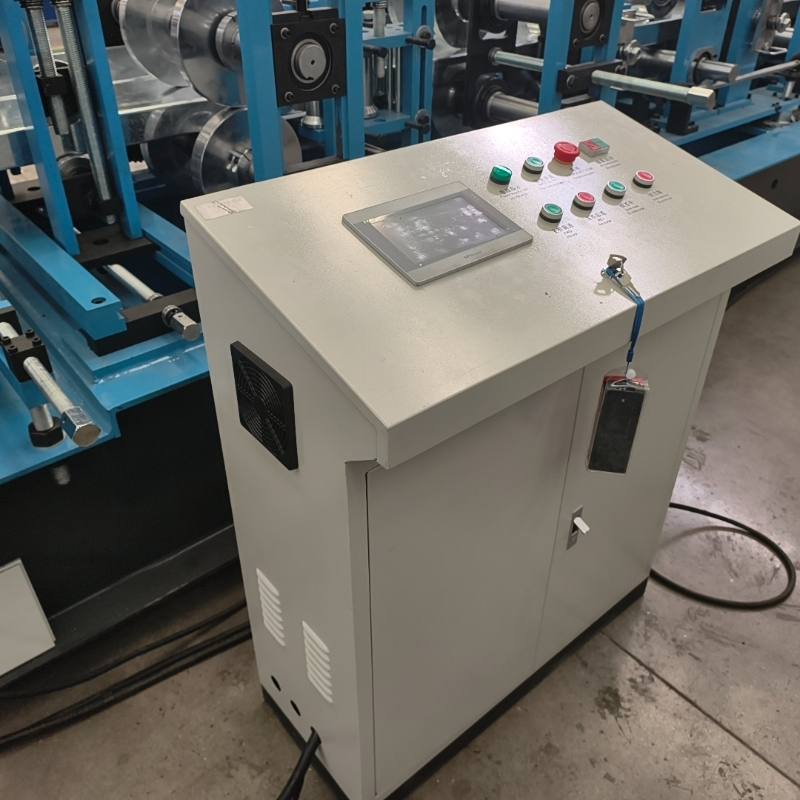

ตู้ควบคุมหลัก:1 ยูนิต (ปลั๊กการบิน)
วิธีการเปลี่ยนแม่พิมพ์:การเปลี่ยนแม่พิมพ์ไฟฟ้า (มอเตอร์เปลี่ยนแม่พิมพ์สามตัว: 0.75KW × 3)
กล่องกระจายการเปลี่ยนแปลงแม่พิมพ์:จำนวน 1 เครื่อง (ติดตั้งไว้ตรงกลางเฟรม)
ตัวควบคุมภายนอก:1 ยูนิต (อำนวยความสะดวกในการควบคุมการขยับไปข้างหน้าและถอยหลังระหว่างการผลิตและการทดสอบเดินเครื่อง)

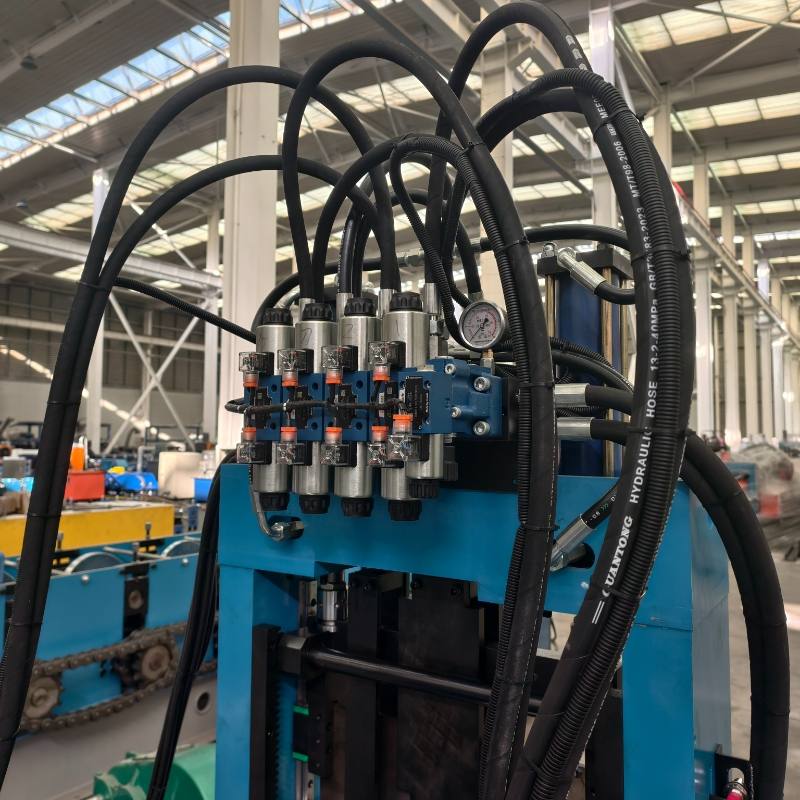

ระบบไฮดรอลิก

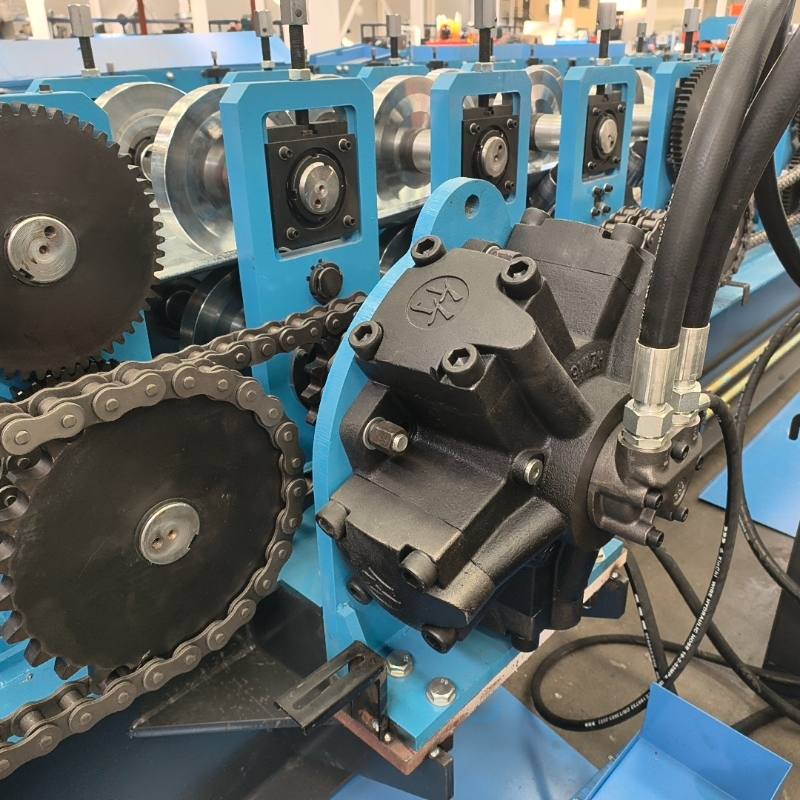

มอเตอร์ไฮดรอลิก:ประเภทก้านสูบลูกสูบระดับห้าดาวภายนอก (Ningbo Hanzhu)
สถานีไฮโดรลิค:
พลังของสถานีไฮดรอลิก:22KW
ความจุถังน้ำมัน:500 ลิตร IV ความจุในการโหลด Uncoilerl: 5T
วิธีการกระชับ:ขันให้แน่นด้านนอกด้วยศูนย์สี่ลิงค์ด้วยมือ
เบรค:แกนหนีบคู่

โต๊ะรองรับวัสดุ

• วัสดุรองรับความยาว:3ม. 2 ยูนิต
• วิธีการสนับสนุน:โครงเชื่อมด้วยเหล็กรางและเหล็กฉาก โดยมีลูกกลิ้งติดตั้งอยู่บนพื้นผิว

เหตุใดจึงเลือกระบบเปลี่ยนแม่พิมพ์ไฟฟ้า พาร์ฟู

ข้อได้เปรียบหลักของระบบ Parfu อยู่ที่การบูรณาการอย่างชาญฉลาด ต่างจากเครื่องจักรแบบดั้งเดิมที่ต้องแยกชิ้นส่วนลูกกลิ้งด้วยตนเอง เครื่องขึ้นรูปม้วน CZ ของเราพร้อมระบบเปลี่ยนแม่พิมพ์ด้วยไฟฟ้าใช้ระบบมอเตอร์ที่ควบคุมด้วย PLC เพื่อหมุนและปรับเครื่องมือขึ้นรูป

การเปลี่ยนแปลงอย่างรวดเร็ว: การเปลี่ยนระหว่างโปรไฟล์ C และ Z หรือขนาดต่างๆ (100 มม. ถึง 300 มม.) โดยไม่ต้องยกประแจแม้แต่ตัวเดียว
ความแม่นยำที่ไม่มีใครเทียบได้: ไดรฟ์ไฟฟ้าช่วยให้มั่นใจได้ว่าการปรับทุกครั้งได้รับการปรับเทียบเป็นมิลลิเมตร ซึ่งช่วยลดการสิ้นเปลืองวัสดุ
ความปลอดภัยของผู้ปฏิบัติงาน: การเปลี่ยนแม่พิมพ์โดยอัตโนมัติจะช่วยลดความเสี่ยงของการบาดเจ็บในสถานที่ทำงานที่เกี่ยวข้องกับการยกของหนักได้

ข้อมูลเชิงลึกด้านอุตสาหกรรม: ของเราเครื่องขึ้นรูปม้วน CZ Purlinได้รับการออกแบบทางวิศวกรรมมาเพื่อรองรับเหล็กชุบสังกะสีแรงดึงสูง ทำให้มั่นใจได้ว่าผลงานของคุณตรงตามมาตรฐานอาคารสากลทุกครั้ง
