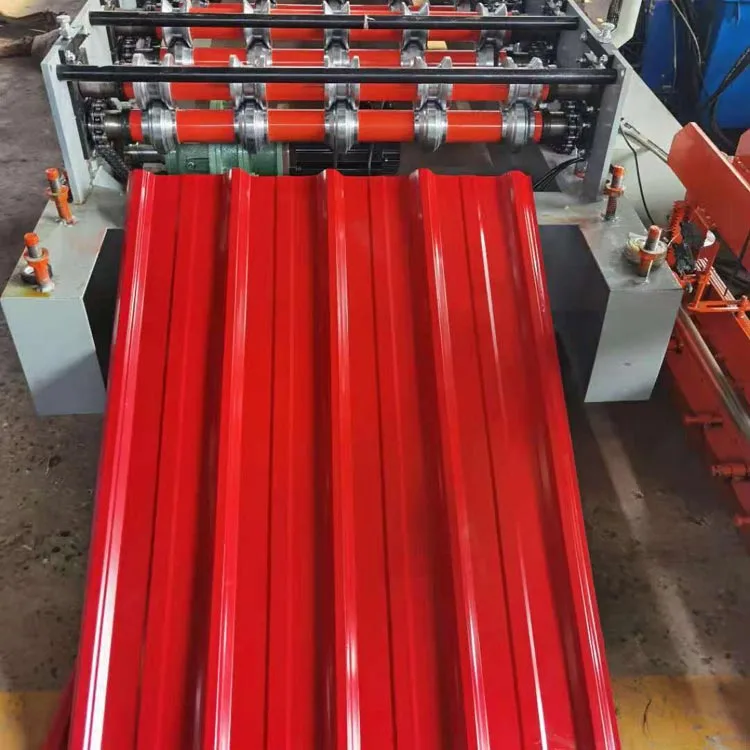

เส้นการขึ้นรูปม้วนเหล็กสีแผ่นเดียว

แนะนำผลิตภัณฑ์

เส้นการขึ้นรูปม้วนเหล็กสีแผ่นเดียวได้รับการออกแบบมาเพื่อสร้างรูปร่างขดลวดเหล็กที่ทาสีไว้ล่วงหน้า มันสร้างเป็นแผ่นหลังคาและผนังแบบกำหนดเอง มัน ผสมผสานการขึ้นรูปด้วยกลไก การควบคุมด้วยไฟฟ้า และการตัดด้วยระบบไฮดรอลิก ระบบทั้งหมดรวมเป็นหนึ่งเดียว สายการผลิตที่มีขนาดกะทัดรัด การออกแบบที่กะทัดรัดและบูรณาการนี้ช่วยให้มั่นใจได้ว่าแผ่นงานสำเร็จรูปทุกแผ่นจะมีมิติที่แม่นยำ ได้มาตรฐาน มีพื้นผิวเรียบและคงรูปลักษณ์

สายการผลิตประกอบด้วยส่วนสำคัญหลายส่วน: เครื่อง decoiler, คู่มือการป้อน, ระบบการขึ้นรูปม้วน, การตัดด้วยระบบไฮดรอลิก หน่วย ระบบควบคุม และตารางการเบี่ยงเบนหนีศูนย์ แกนกลางใช้ลูกกลิ้งขึ้นรูปที่มีความแม่นยำสูงและระบบส่งกำลังที่เชื่อถือได้ กลไก ระบบนี้รับประกันการทำงานที่เสถียรและต่อเนื่อง และสามารถปรับให้เข้ากับโปรไฟล์ต่างๆ ได้ทันทีโดยไม่ต้องมี การตั้งค่าที่ซับซ้อน ความยืดหยุ่นทำให้เหมาะสำหรับทั้งโครงการขนาดใหญ่และการผลิตตามสั่ง

ฟังก์ชั่นและการใช้งาน

สายการขึ้นรูปม้วนเหล็กสีแผ่นเดียวถูกนำมาใช้กันอย่างแพร่หลายในหลายอุตสาหกรรม:

ในภาคอาคารและการก่อสร้าง เครื่องจักรนี้ใช้ในการผลิตส่วนประกอบสำคัญ เช่น หลังคา แผ่นผนัง แผ่นผนัง และแผ่นฝ้าเพดาน นอกจากนี้ยังเหมาะสำหรับการสร้างการตกแต่งส่วนหน้าอาคารที่หลากหลาย โครงสร้างต่างๆ ได้แก่ โรงงานอุตสาหกรรม โกดัง และอาคารพาณิชย์

บ้านพักอาศัย: เหมาะสำหรับโครงสร้างเหล็กน้ำหนักเบา โรงรถ และบ้านสำเร็จรูป

โครงการโครงสร้างพื้นฐาน: เหมาะสำหรับสนามบิน สถานีรถไฟ ศูนย์นิทรรศการ และหลังคาสนามกีฬา

สิ่งอำนวยความสะดวกทางการเกษตร: ใช้ในโรงนา โรงเก็บของ และอาคารห้องเย็นที่ต้องใช้แผง

ข้อดีและคุณสมบัติของผลิตภัณฑ์นี้คืออะไร?

การขึ้นรูปที่มีความแม่นยำสูง

ลูกกลิ้งและเพลาแต่ละอันถูกกลึงด้วย CNC พร้อมการควบคุมความทนทานอย่างเข้มงวด ผลลัพธ์ที่ได้คือการขึ้นรูปที่แม่นยำและเรียบเนียน คุณภาพพื้นผิวไร้รอยขีดข่วน

โครงสร้างที่ทนทาน

ตัวเครื่องสร้างจากเหล็กเกรดสูง รอยเชื่อมมีความแข็งแรงเป็นพิเศษซึ่งมีประสิทธิภาพ ป้องกันการเสียรูป ลูกกลิ้งทำจากเหล็กความแข็งแรงสูง เช่น Cr12 หรือ GCr15 พวกเขาได้รับความร้อน การรักษาเพื่อให้มั่นใจถึงความคงทนในระยะยาว

ใช้งานง่าย

ระบบใช้การควบคุม PLC พร้อมหน้าจอสัมผัส ผู้ปฏิบัติงานเพียงแค่ป้อนพารามิเตอร์การตัด เครื่องแล้ว จัดการการขึ้นรูปและการตัดโดยอัตโนมัติ ซึ่งช่วยลดการทำงานด้วยตนเองได้อย่างมาก

เสียงรบกวนต่ำและประสิทธิภาพที่มั่นคง

เส้นการขึ้นรูปม้วนเหล็กสีแผ่นเดียวใช้ระบบส่งกำลังแบบโซ่หรือกระปุกเกียร์ การออกแบบนี้ช่วยให้มั่นใจได้ถึงความเรียบเนียน การเคลื่อนไหวและลดการสั่นสะเทือน นอกจากนี้ ตลับลูกปืนและชิ้นส่วนที่เคลื่อนไหวทั้งหมดยังได้รับการจัดเรียงอย่างแม่นยำ การจัดตำแหน่งนั้น รักษาการทำงานที่มีเสียงรบกวนต่ำในระหว่างการผลิต

ระบบตัดไฮดรอลิก

อุปกรณ์ตัดไฮดรอลิกให้การตัดที่สะอาดและแม่นยำ ป้องกันการเสียรูปของขอบแผ่น ที่ ใบมีดผลิตจากเหล็กแม่พิมพ์คุณภาพสูง ซึ่งช่วยยืดอายุการใช้งานได้อย่างมาก

ประสิทธิภาพการใช้พลังงาน

ระบบไดรฟ์ที่ได้รับการปรับปรุงของเราช่วยลดการใช้พลังงาน และอัลกอริธึมขั้นสูงช่วยลดการทำงานที่ไม่ได้ใช้งาน สิ่งนี้จะบันทึกโดยตรง เกี่ยวกับค่าพลังงานและค่าบำรุงรักษาของคุณ

บำรุงรักษาง่าย

โครงสร้างแบบโมดูลทำให้การเปลี่ยนชิ้นส่วนและการปรับระบบทำได้ง่ายขึ้น ในขณะเดียวกันก็ทำการหล่อลื่นตามปกติ และการบำรุงรักษาสามารถทำได้ง่ายโดยไม่ต้องถอดชิ้นส่วน

พารามิเตอร์ทางเทคนิค

คำอธิบายรายการ

ประเภทวัสดุ เหล็กเคลือบสี เหล็กกัลวาไนซ์ แผ่นอะลูมิเนียม-สังกะสี
ความหนาของวัสดุ 0.3 – 0.8 มม
ความกว้างของวัสดุ 1,000 – 1250 มม. (ปรับแต่งได้)
ความเร็วในการขึ้นรูป 10 – 20 ม./นาที
สถานีลูกกลิ้ง 13 – 20 กลุ่ม (ขึ้นอยู่กับโปรไฟล์)
วัสดุลูกกลิ้ง เหล็กเกรดสูง (Cr12 / GCr15) ชุบฮาร์ดโครม
เส้นผ่านศูนย์กลางเพลา 70 – 80 มม
กำลังมอเตอร์หลัก 5.5 – 7.5 กิโลวัตต์
กำลังตัดไฮดรอลิก 4 kW
ระบบควบคุม PLC พร้อมหน้าจอสัมผัส (ตัวเลือก Delta / Siemens / Schneider)
ประเภทการตัด การตัดหลังด้วยระบบไฮดรอลิก ควบคุมความยาวอัตโนมัติ
ขนาด (ยาว×กว้าง×สูง) ประมาณ 8.5 ม. × 1.6 ม. × 1.5 ม
น้ำหนักรวมประมาณ 5.5 ตัน
แรงดันไฟฟ้า 380 V, 50 Hz, 3 เฟส (ปรับแต่งได้)

รายละเอียดสินค้า

1. เครื่องถอดรหัส

มีการใช้ decoiler แบบแมนนวลหรือไฮดรอลิกในระบบ มันจับและคลายม้วนเหล็กแผ่น นี้ให้ความมั่นคง ป้อนและป้องกันความเสียหายต่อคอยล์ระหว่างการทำงาน

2. ระบบให้อาหารและนำทาง

ติดตั้งอุปกรณ์จัดตำแหน่งที่แม่นยำเพื่อให้แน่ใจว่าวัสดุเข้าสู่ลูกกลิ้งอย่างถูกต้อง ปรับข้างได้ ไกด์ป้องกันการเบี่ยงเบนของแผ่นงาน ปรับปรุงความแม่นยำในการขึ้นรูป

3. ระบบการขึ้นรูปม้วน

หัวใจสำคัญของสายการผลิตเหล็กม้วนสีแผ่นเดียวคือระบบการขึ้นรูปม้วน กระบวนการนี้เสร็จสิ้นขั้นตอน ทีละขั้นตอนเพื่อสร้างโปรไฟล์ขั้นสุดท้าย แต่ละสถานีมีความสอดคล้องกับสถานีถัดไปอย่างสมบูรณ์แบบ พวกเขารักษาความดันสม่ำเสมอ ตลอด ซึ่งจะทำให้ได้ผลิตภัณฑ์ที่สมบูรณ์แบบ ไม่มีการบิดเบือนใดๆ

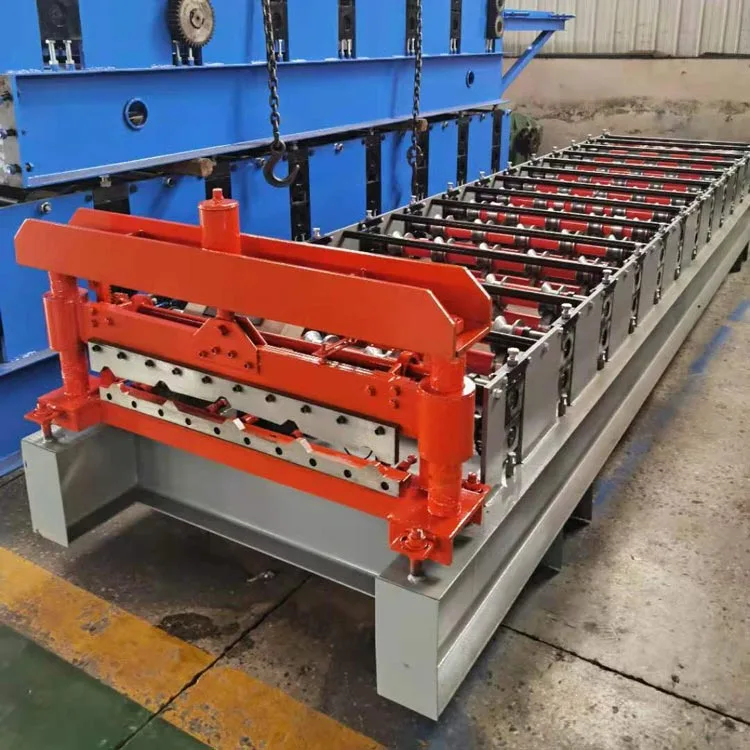

4. หน่วยตัดไฮดรอลิก

หลังจากการขึ้นรูป แผงจะถูกตัดโดยอัตโนมัติตามความยาวที่ตั้งไว้ ใบมีดไฮดรอลิกเคลื่อนที่อย่างรวดเร็วและ ได้อย่างแม่นยำทำให้ได้ขอบที่เรียบร้อย โครงตัดทำจากเหล็กตันเพื่อรับประกันความมั่นคงในระยะยาว

5. ระบบควบคุม

ผู้ปฏิบัติงานใช้หน้าจอสัมผัส PLC ที่ใช้งานง่ายเพื่อตั้งค่าพารามิเตอร์หลัก เช่น ความยาว ปริมาณ และความล่าช้าในการตัด

6. ตารางผลลัพธ์

แผงที่เสร็จแล้วเลื่อนไปบนโต๊ะที่วิ่งออกไป พร้อมสำหรับการบรรจุ พื้นผิวที่ผ่านการบำบัดจะช่วยปกป้องพวกเขาจากรอยขีดข่วน และการดัด

ประสิทธิภาพและการประกันคุณภาพ

เรานำทุกหน่วยผ่านการทดสอบก่อนส่งมอบอย่างเข้มงวด ขั้นแรก เครื่องจักรแต่ละเครื่องจะผ่านการทดสอบหลายชุด รวมถึงการตรวจสอบความแม่นยำและการตรวจสอบไฮดรอลิก ช่างเทคนิคของเราจะปรับเทียบระบบไฟฟ้าทั้งหมดเพื่อประสิทธิภาพที่มั่นคง และยังรับประกันว่าชิ้นส่วนที่เคลื่อนไหวทั้งหมดได้รับการหล่อลื่นอย่างทั่วถึง เครื่องจักรทุกเครื่องได้รับการรับรองตามมาตรฐานสากลก่อนจัดส่ง นอกจากนี้เรายังสามารถปรับแต่งอุปกรณ์ให้ตรงกับความต้องการเฉพาะของคุณได้

บรรจุภัณฑ์และการจัดส่ง

เครื่องจักรทุกเครื่องผ่านการทดสอบก่อนการจัดส่งอย่างเข้มงวด รวมถึงการตรวจสอบความแม่นยำในการขึ้นรูปและระบบไฮดรอลิก การตรวจสอบ ระบบไฟฟ้าและระบบควบคุมทั้งหมดได้รับการสอบเทียบแล้ว ช่วยให้มั่นใจได้ถึงการทำงานที่มั่นคง ชิ้นส่วนเครื่องจักรกลได้แก่ หล่อลื่นและปรับให้อยู่ในสภาวะที่เหมาะสมที่สุด สินค้าทุกชิ้นตรงตามมาตรฐานสากล เรายังเสนอการปรับแต่ง เพื่อให้เหมาะกับความต้องการเฉพาะของคุณ

บริการหลังการขาย

เราให้การสนับสนุนทางเทคนิคเต็มรูปแบบ ซึ่งรวมถึงคำแนะนำในการติดตั้งและการฝึกอบรมผู้ปฏิบัติงาน คุณยังจะได้รับ ให้คำปรึกษาด้านการบำรุงรักษาตลอดอายุการใช้งาน เราพร้อมส่งวิศวกรไปต่างประเทศเพื่อสนับสนุน ลูกค้าระยะยาวได้รับอะไหล่ ชิ้นส่วนในราคาต้นทุน เพื่อความช่วยเหลือในทันที บริการออนไลน์ของเราจะช่วยแก้ไขปัญหาต่างๆ ได้อย่างรวดเร็ว

เส้นขึ้นรูปม้วนเหล็กสีแผ่นเดียวเป็นโซลูชั่นที่เชื่อถือได้และมีประสิทธิภาพ มันถูกออกแบบมาสำหรับ ผู้ผลิตแผ่นหลังคาและผนัง เทคโนโลยีช่วยให้มั่นใจได้ถึงการควบคุมที่เชื่อถือได้และโครงสร้างที่แข็งแกร่ง นี้ การรวมกันนี้ให้ประสิทธิภาพที่สม่ำเสมอและผลิตภัณฑ์คุณภาพสูง เครื่องจักรมีความคุ้มค่าและสามารถปรับเปลี่ยนได้ มัน เหมาะอย่างยิ่งสำหรับโรงงานขนาดเล็กและสายการผลิตขนาดใหญ่ สำหรับธุรกิจที่ต้องการความคงทน มีประสิทธิภาพ และ อุปกรณ์ที่ดูแลรักษาง่ายจึงเป็นตัวเลือกที่เหมาะสำหรับการก่อสร้างสมัยใหม่
