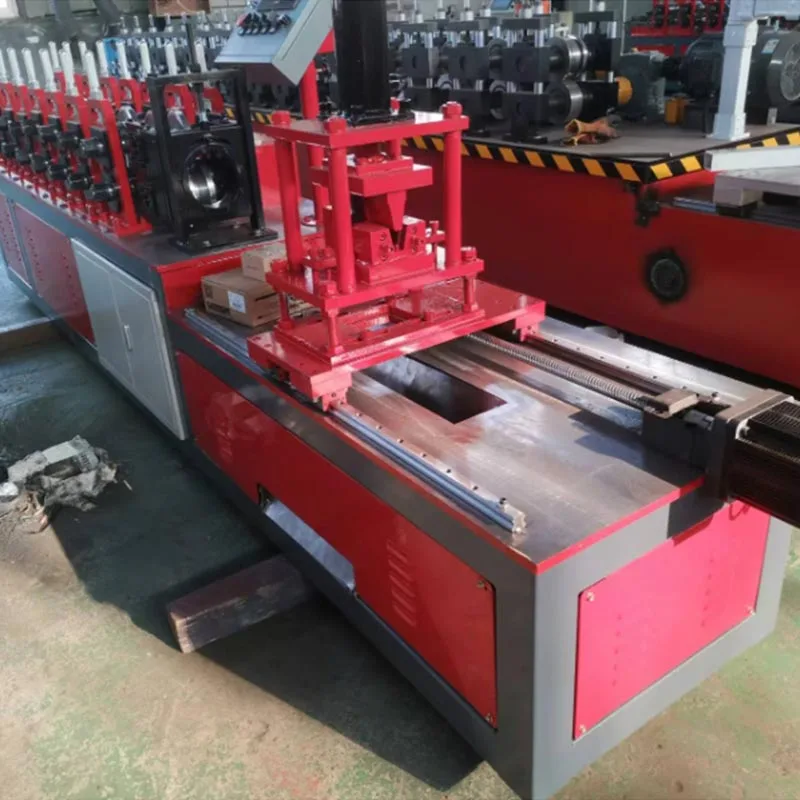

เครื่องโครงเหล็กไฟสามเหลี่ยม

เครื่องสร้างกรอบเหล็กไฟรูปสามเหลี่ยมเปลี่ยนเหล็กม้วนแบนของเหล็กชุบสังกะสีให้เป็นเหล็กที่มีความแม่นยำสูงและมีความแม่นยำสูง โปรไฟล์รูปสามเหลี่ยม กระบวนการนี้รวดเร็ว มีประสิทธิภาพ และเป็นอัตโนมัติสูง ผลลัพธ์ของผลิตภัณฑ์เป็นสิ่งสำคัญ ส่วนประกอบในการก่อสร้างสมัยใหม่ มีความสำคัญอย่างยิ่งสำหรับระบบฝ้าเพดานแบบแขวนและการแบ่งพาร์ติชัน drywall

เครื่องจักรนี้เป็นรากฐานสำคัญของโครงสร้างน้ำหนักเบาที่ทันสมัย มันเข้ามาแทนที่ วัสดุดั้งเดิมเช่นไม้ มีความสม่ำเสมอ ความแข็งแรง และความทนทานที่เหนือกว่า

คำอธิบายโดยละเอียด

หัวใจหลักของเครื่องคือเครื่องสร้างกรอบเหล็กไฟสามเหลี่ยมเป็นระบบการขึ้นรูปม้วน ประกอบด้วยคีย์หลายตัว สถานีที่ทำงานตามลำดับ มีขดลวดเหล็กป้อนเข้าไปในตัวเครื่อง ชุดลูกกลิ้งขับเคลื่อนแล้วค่อยๆ รูปร่างโลหะ ลูกกลิ้งจะดัดเหล็กทีละขั้นตอนจนได้โครงสามเหลี่ยมปิดที่สมบูรณ์แบบ

ด้วยกระบวนการขึ้นรูปเย็นที่ไม่ต้องใช้ความร้อนหรือการเชื่อม เครื่องจึงผลิตได้อย่างต่อเนื่อง ลำแสงสามเหลี่ยมที่มีความแข็งแรงสูงพร้อมโปรไฟล์ที่สม่ำเสมอ ความสามารถในการปรับแต่งให้เข้ากับขนาดต่างๆและ ข้อมูลจำเพาะทำให้มีความหลากหลายเป็นพิเศษ

ส่วนประกอบสำคัญของเครื่อง

Uncoiler / Decoiler:หน่วยนี้จะยึดและคลายม้วนเหล็กดิบขนาดใหญ่ และป้อนเข้าไปในเครื่องจักรได้อย่างราบรื่น อ ระบบเบรกแบบรวมช่วยรักษาความตึงที่ได้รับการควบคุมตลอดกระบวนการคลี่คลาย

คู่มือการเข้า: ส่วนนี้ช่วยให้แน่ใจว่าแถบเหล็กอยู่ในแนวที่ถูกต้องเมื่อเข้าสู่สถานีขึ้นรูปเพื่อที่ สามารถบรรลุผลิตภัณฑ์ขั้นสุดท้ายที่สอดคล้องกันได้

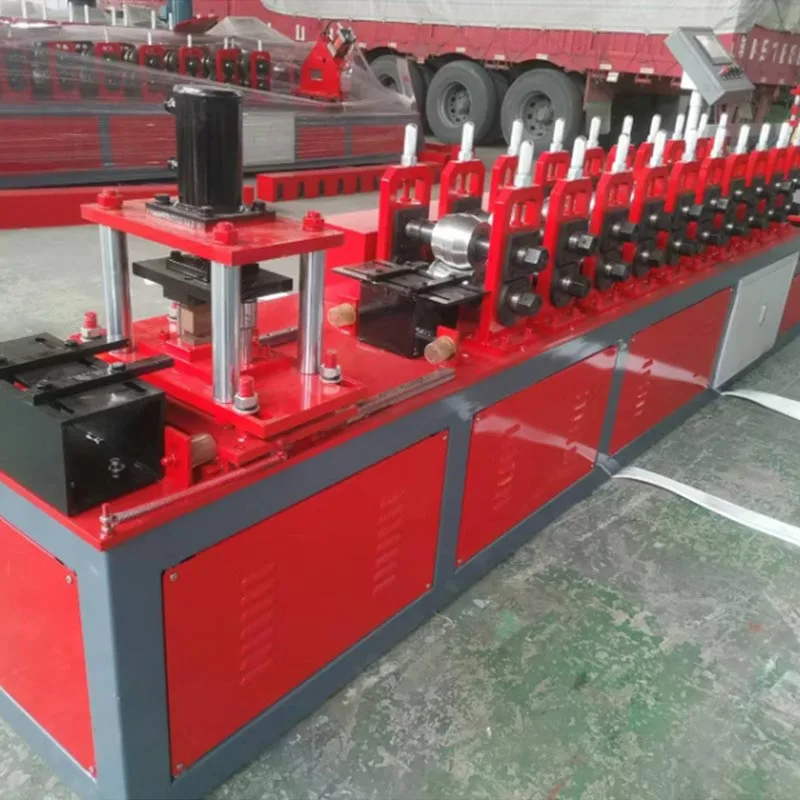

สถานีขึ้นรูปม้วน: กระบวนการดัดแบบทีละขั้นตอนแบบก้าวหน้าจะแนะนำวัสดุผ่านแต่ละสถานี ทุกๆ สถานีมีส่วนโค้งงอเล็กน้อย และการเสียรูปสะสมเหล่านี้จะเปลี่ยนแถบแบนให้กลายเป็นซีลที่ปิดสนิท โปรไฟล์สามเหลี่ยม

Punching & Notching Unit (อุปกรณ์เสริมแต่ใช้กันทั่วไป): เครื่องจักรหลายเครื่องมีสถานีเจาะด้วย หน่วยนี้สามารถเจาะได้ เจาะรูหรือสร้างรอยบากในโปรไฟล์ตามช่วงเวลาที่กำหนด คุณลักษณะเหล่านี้ใช้สำหรับการติดตั้ง การเดินสาย หรือการต่อ ส่วนต่างๆ ในสถานที่

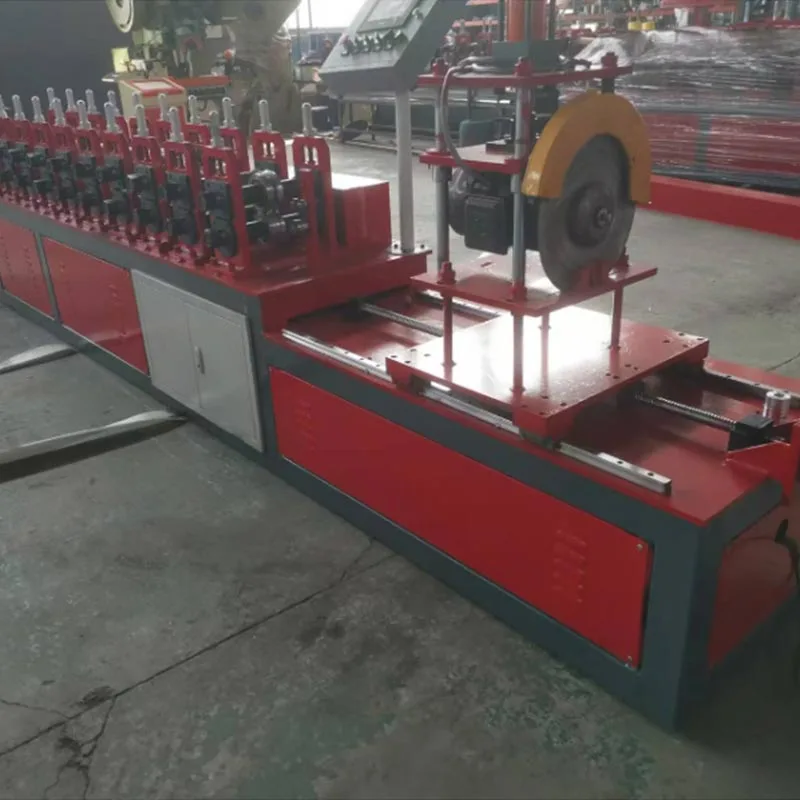

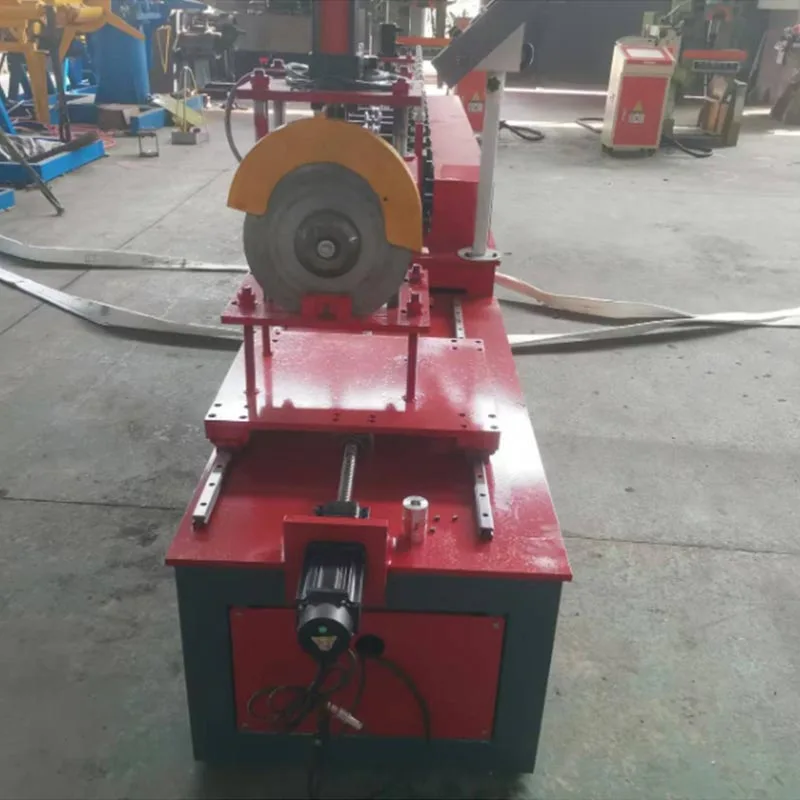

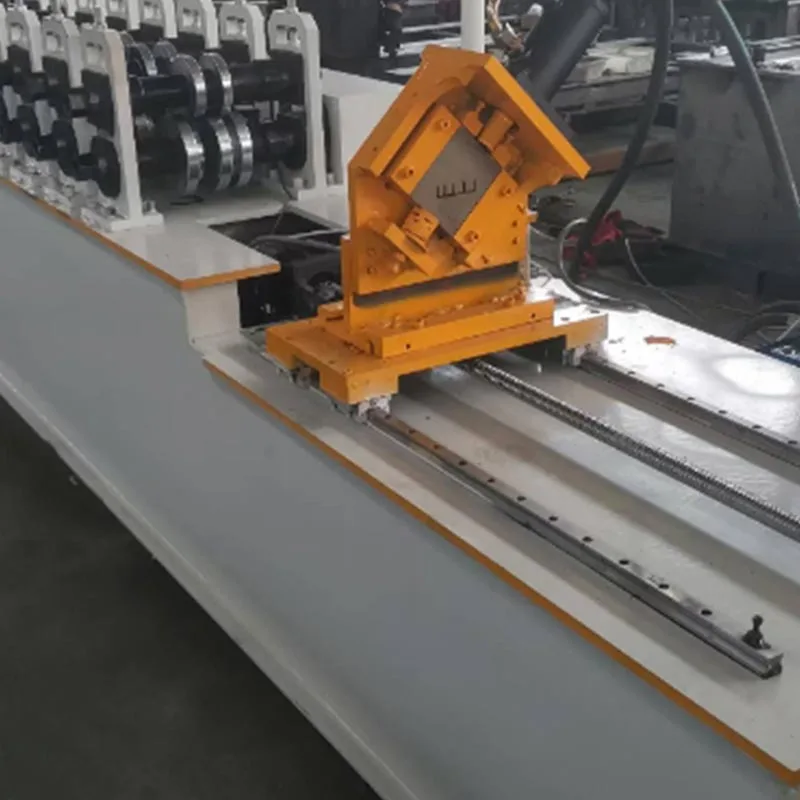

ระบบตัด: หลังจากที่โปรไฟล์ขึ้นรูปสมบูรณ์แล้ว จะต้องตัดให้ได้ความยาว มีระบบตัดการบินคือ มาตรฐาน มันเคลื่อนไหวตามโปรไฟล์ที่เคลื่อนไหวอย่างต่อเนื่อง ทำให้สามารถตัดได้อย่างแม่นยำโดยไม่ต้องหยุดการผลิต เส้น ทำให้มั่นใจได้ถึงประสิทธิภาพสูง

ตารางเอาต์พุต / ตารางการหนีศูนย์: เมื่อถึงขั้นตอนสุดท้ายของบรรทัด สถานีนี้จะรวบรวมรูปสามเหลี่ยมที่ตัดตามความยาว โปรไฟล์และโดยทั่วไปจะมีระบบซ้อนอัตโนมัติเพื่อการจัดการและบรรจุภัณฑ์ที่คล่องตัว

ระบบควบคุม: แผงควบคุม PLC (Programmable Logic Controller) ที่ทันสมัย และแผง HMI (Human-Machine Interface) ทำงานทั้งหมด การดำเนินงาน ผู้ปฏิบัติงานสามารถตั้งค่าพารามิเตอร์ต่างๆ เช่น ความเร็วในการผลิตและความยาวตัดได้ที่นี่ ระบบช่วยให้มั่นใจได้ถึงความแม่นยำและ การทำซ้ำ

ข้อดีของการใช้เครื่อง

เครื่องสร้างโครงเหล็กน้ำหนักเบารูปสามเหลี่ยมนี้ให้ข้อได้เปรียบที่ชัดเจนเหนือวิธีการแบบเดิมๆ ซึ่งให้ผลผลิตเพิ่มมากขึ้น ผลิตภัณฑ์ที่มีประสิทธิภาพและแข็งแกร่ง

1. ประสิทธิภาพการผลิตสูง:

เครื่องทำงานอย่างต่อเนื่อง สามารถผลิตผลิตภัณฑ์สำเร็จรูปได้หลายสิบเมตรต่อนาที ความเร็วไกลขนาดนี้ เหนือกว่าการประดิษฐ์ด้วยมือหรือการกดเบรก ตอบสนองความต้องการปริมาณมากของโครงการก่อสร้างขนาดใหญ่

2. ความสม่ำเสมอและคุณภาพที่ยอดเยี่ยม:

ทุกชิ้นที่ผลิตจะเหมือนกัน กระบวนการขึ้นรูปม้วนช่วยลดข้อผิดพลาดของมนุษย์ ความแม่นยำของมิติของ กรอบสามเหลี่ยมสูงมาก ความสอดคล้องนี้ช่วยลดความยุ่งยากในการติดตั้งบนไซต์ก่อสร้าง มันช่วยลด เสียและทำงานใหม่

3. ความแข็งแรงและความทนทานของวัสดุ:

กระบวนการขึ้นรูปเย็นจะทำให้เหล็กแข็งตัว สิ่งนี้จะเพิ่มความแข็งแกร่งตามแนวโค้ง ผลที่ได้ โปรไฟล์รูปสามเหลี่ยมเป็นรูปทรงโครงสร้างที่แข็งแรงตามธรรมชาติ ให้ความสามารถในการรับน้ำหนักและความต้านทานที่ดีเยี่ยม ที่จะหย่อนคล้อย

4. ต้นทุนแรงงานต่ำ:

กระบวนการนี้เป็นไปโดยอัตโนมัติอย่างมาก โดยจะมีลูกเรือโครงกระดูกเพียง 1 หรือ 2 คน ส่งผลให้ใช้แรงงานน้อยลงมาก ค่าใช้จ่าย

5. ความยืดหยุ่นและการปรับแต่ง:

สามารถปรับแต่งเครื่องจักรได้ พวกมันสามารถผลิตรูปสามเหลี่ยมขนาดต่างๆ ได้ พวกเขาสามารถจัดการวัสดุที่แตกต่างกันได้ ความหนา สามารถเปลี่ยนรูปแบบการเจาะได้อย่างง่ายดายผ่าน PLC ทำให้เครื่องหนึ่งสามารถให้บริการได้หลายเครื่อง สายผลิตภัณฑ์

6. เสียวัสดุน้อยที่สุด:

กระบวนการนี้ใช้ขดลวดต่อเนื่อง ระบบการตัดแบบฟลายอิ้งช่วยปรับความยาวการตัดให้เหมาะสม ส่งผลให้มีเศษเหล็กน้อยมาก วัสดุเมื่อเปรียบเทียบกับกระบวนการป้อนแผ่น

7. ผลิตภัณฑ์ที่เหนือกว่า:

ด้วยการรักษาการเคลือบสังกะสีไม่ให้เสียหาย กระบวนการที่ไม่รุกรานนี้จึงทำให้ได้ผลิตภัณฑ์ที่ยอดเยี่ยม ทนต่อการกัดกร่อน พร้อมใช้งานทันทีโดยไม่ต้องผ่านการบำบัดใดๆ

วัตถุดิบ:

ประเภทวัสดุ: เหล็กชุบสังกะสี (SGCC, DX51D ฯลฯ) อะลูมิเนียม หรือแถบเหล็กอ่อนอื่นๆ

ความหนาของวัสดุ: โดยทั่วไปจะมีตั้งแต่ 0.4 มม. ถึง 1.2 มม.

ความกว้างของคอยล์: ขึ้นอยู่กับขนาดโปรไฟล์สุดท้าย โดยปกติจะอยู่ระหว่าง 60 มม. ถึง 200 มม.

น้ำหนักคอยล์: สูงถึง 3,000 - 5,000 กก. ขึ้นอยู่กับความจุของเดคอยล์เลอร์

สินค้าสำเร็จรูป:

รูปร่างโปรไฟล์: สามเหลี่ยมปิด (มักมีขอบหน้าแปลนเพื่อความมั่นคง)

ความยาวด้านข้าง: ขนาดทั่วไปคือ 20x20 มม., 25x25 มม., 30x30 มม. สูงสุด 60x60 มม.

ความเร็วในการผลิต: 15 ถึง 40 เมตรต่อนาที

ข้อมูลจำเพาะของเครื่อง:

สถานีขึ้นรูป: 12 ถึง 18 สถานีเป็นเรื่องปกติเพื่อให้ได้รูปแบบที่แม่นยำและราบรื่น

กำลังมอเตอร์ขับเคลื่อน: ช่วงตั้งแต่ 7.5 kW ถึง 15 kW ขึ้นอยู่กับขนาดและความเร็ว

ระบบควบคุม: PLC พร้อมหน้าจอสัมผัสสี (HMI)

ความแม่นยำในการตัด: ±0.5 มม. ถึง ±1.0 มม.

กระบวนการผลิตสำหรับเครื่องนี้คืออะไร?

การทำงานของเครื่องโครงเหล็กไฟสามเหลี่ยมเป็นกระบวนการที่เป็นระบบและมีประสิทธิภาพและเป็นอัตโนมัติสูง

กำลังโหลดวัสดุ

รถยกจะวางขดลวดเหล็กชุบสังกะสีขนาดใหญ่ไว้บนตัวถอดรหัส ผู้ปฏิบัติงานร้อยด้ายที่ขอบนำของ ขดเข้าไปในคู่มือการเข้า

การทำเกลียวและการตั้งค่า

เครื่องจะถูกร้อยเกลียวผ่านตัวกั้นเริ่มต้นและเข้าไปในสถานีขึ้นรูปแรก ผู้ดำเนินการป้อนข้อมูล พารามิเตอร์ที่ต้องการบนแผงควบคุม ซึ่งรวมถึงความเร็วในการผลิตและความยาวในการตัด

การขึ้นรูปม้วน

มอเตอร์ขับเคลื่อนหลักสตาร์ท แถบโลหะจะป้อนผ่านสถานีขึ้นรูปซึ่งมีความก้าวหน้าของ การโค้งงอที่เกิดจากลูกกลิ้งจะค่อยๆ ก่อตัวเป็นขอบขึ้นด้านบน และไปสิ้นสุดที่รูปร่าง "U" ที่กำหนดไว้ ในที่สุดมันก็ ปิดเป็นรูปสามเหลี่ยมที่แน่นหนาและล็อคไว้

เจาะ/บาก (ถ้ามีติดตั้ง)

หลังจากที่โปรไฟล์ขึ้นรูปสมบูรณ์แล้ว ก็จะผ่านหน่วยเจาะ ตัวเครื่องจะซิงโครไนซ์กับโปรไฟล์ การเคลื่อนไหว โดยจะเจาะรูหรือเป็นรอยบากตามช่วงเวลาที่ตั้งโปรแกรมไว้ล่วงหน้า

การตัดตามความยาว

โปรไฟล์รูปสามเหลี่ยมต่อเนื่องไปถึงชุดตัดหญ้า เซ็นเซอร์ตรวจจับตำแหน่งของโปรไฟล์ การบิน ระบบตัดยึดเข้ากับโปรไฟล์ มันเคลื่อนไหวไปด้วย เลื่อยหรือกรรไกรทำให้การตัดเป็นสี่เหลี่ยมสะอาดตา เครื่องตัดแล้ว กลับไปสู่ตำแหน่งเริ่มต้นในรอบถัดไป

เอาท์พุทและการซ้อน

ชิ้นงานที่ตัดจะเคลื่อนที่ไปตามตารางผลลัพธ์ พวกมันจะถูกจัดเรียงหรือลำเลียงไปยังพื้นที่รวบรวมโดยอัตโนมัติ ที่ ผู้ดำเนินการบรรจุผลิตภัณฑ์สำเร็จรูปเป็นมัดเพื่อจัดส่ง

กรณีการใช้งานหลักสำหรับผลิตภัณฑ์นี้คืออะไร?

โครงสามเหลี่ยมที่ผลิตโดยเครื่องจักรนี้เป็นพื้นฐานในอาคารสมัยใหม่ การตกแต่งภายใน

1. ระบบฝ้าเพดานแบบแขวน (โครงทีบาร์):

นี่เป็นแอปพลิเคชั่นที่พบบ่อยที่สุด กรอบสามเหลี่ยมทำหน้าที่เป็นตัววิ่งหลักหรือสมาชิกรองในก ตารางเพดานที่ถูกระงับ พวกมันมีโครงสร้างระดับที่แข็งแกร่งซึ่งยึดแผงเพดาน กระเบื้อง หรือแผ่นกระดาน พวกเขา ความแข็งแรงป้องกันไม่ให้เพดานหย่อนคล้อยเมื่อเวลาผ่านไป

2. กรอบพาร์ทิชัน Drywall:

พวกมันถูกใช้เป็นการเชื่อมแนวนอนหรือร่องระหว่างหมุดแนวตั้งในโครงผนัง สิ่งนี้จะเพิ่มความแข็งแกร่งให้กับ ผนัง อีกทั้งยังมีแผ่นรองที่ปลอดภัยสำหรับการติดแผ่นยิปซั่ม

3. ระบบสนับสนุน HVAC:

ได้รับการออกแบบให้เป็นช่องทางรองรับที่แข็งแรงสำหรับท่อและท่อ HVAC โดยให้ความสมบูรณ์ของโครงสร้างและความสวยงามที่สะอาดตา เป็นยูทิลิตี้คู่ ทำให้เหมาะสำหรับการใช้งานแบบเปิดโล่งในพื้นที่เชิงพาณิชย์

4. การจัดการสายเคเบิลและการสนับสนุนท่อ:

ทั้งบนเพดานและผนัง ช่องเหล่านี้ให้วิธีที่ปลอดภัยและเป็นระเบียบในการกำหนดเส้นทางสายไฟฟ้าและข้อมูล สายไฟ และท่อร้อยสาย

5. คุณสมบัติผนังและเพดานตกแต่ง:

โปรไฟล์ที่แม่นยำช่วยให้นักออกแบบสามารถสร้างการออกแบบเพดานและผนังแบบชั้นหรือขั้นบันไดได้ พวกเขาทำหน้าที่เป็นสิ่งเร้นลับ กระดูกสันหลังทำให้เกิดสุนทรียภาพภายในที่ซับซ้อน

6. การใช้งานโครงสร้างเหล็กวัดแสง:

โปรไฟล์เหล่านี้ยังทำหน้าที่เป็นแปหรือแถบคาดเอวน้ำหนักเบา โดยใช้ประโยชน์จากอัตราส่วนความแข็งแรงต่อน้ำหนักที่สูงในขนาดเล็ก โครงสร้างเหล็ก

เครื่องโครงเหล็กไฟสามเหลี่ยมนี้เป็นระบบการผลิตที่มีความแม่นยำ มันเปลี่ยนเหล็กดิบให้เป็นโครงสร้างหลัก ส่วนประกอบ กระบวนการนี้รวดเร็ว แม่นยำ และเชื่อถือได้เป็นพิเศษ
ข้อดีมีความชัดเจน ซึ่งรวมถึงผลผลิตที่สูง คุณภาพที่สม่ำเสมอ และการประหยัดต้นทุนการดำเนินงาน ผลที่ได้ สินค้าโครงเหล็กไฟสามเหลี่ยมที่ขาดไม่ได้ มันคือหัวใจสำคัญของความปลอดภัย ทนทาน และทันสมัยที่มองไม่เห็น ช่องว่างภายใน ตั้งแต่อาคารสำนักงานและโรงพยาบาลไปจนถึงห้างสรรพสินค้าและบ้านพักอาศัย ผลกระทบของเครื่องจักรนี้ก็คือ ทุกที่เหนือศีรษะและภายในกำแพงของเรา
